НЭ РБ 3-00 имеет следующее назначение:

- хранение и передача единиц цвета и цветности, спектральных коэффициентов направленного пропускания и диффузного отражения подчиненным эталонам и рабочим средствам измерений.

- исследования спектральных характеристик прозрачных и светоотражающих материалов для предприятий приборостроения и машиностроения, а также лабораторий научно-исследовательских и учебных институтов.

- калибровка стандартных образцов, предназначенных для проверки работоспособности спектральных приборов, применяемых на приборостроительных и машиностроительных предприятиях, медицинских учреждениях, в сельском хозяйстве.

Эталон базируется на группе прецизионных спектрофотометров, работающих в ультрафиолетовой, видимой и ближней инфракрасной областях спектра. Калибровка прецизионных спектрофотометров производится по стандартным образцам цвета, направленного пропускания и диффузного отражения. Линейность приемников оптического излучения, входящих в состав прецизионных спектрофотометров, проверяется методом «двойной апертуры». Метод основан на измерении сигнала при дифрагмировании пучка излучения, сформированного монохроматором в спектрофотометре, и сравнении с сигналом, измеренном при условии, когда пучок излучения не диафрагмирован.

Спектральный диапазон измерений коэффициента направленного пропускания – (0,2-2,5) мкм;

Спектральный диапазон измерений диффузного коэффициента отражения –
(2,0-2,5) мкм;

Геометрия освещения/наблюдения образцов при измерении диффузного коэффициента отражения в области спектра
(0,2-2,5) мкм – 0/d;

Геометрия освещения/наблюдения образцов при измерении координат цвета и цветности отражающих образцов:

при использовании приставки DRA к спектрофотометру «CARY-SCAN» - 0/d,

при использовании приставки «Сфера Ульбрихта» к спектрофотометру «SPECORD-M40» – 8/d;

СКО суммы и случайной погрешности:

спектрального коэффициента направленного пропускания – 0,003, спектрального коэффициента диффузного отражения – 0,011, координат цвета и цветности прозрачных образцов – 0,028, координат цвета и цветности отражающих образцов для 0/d – 0,258, координат цвета и цветности отражающих образцов для 8/d – 0,100;

Доверительные границы суммарной погрешности при доверительной вероятности            Р = 0,99:

спектрального коэффициента направленного пропускания – ±0,001, спектрального коэффициента диффузного отражения – ±0,003, координат цвета и цветности прозрачных образцов – ±0,100, координат цвета и цветности отражающих образцов для 0/d – ±0,200, координат цвета и цветности отражающих образцов для 8/d –± 0,100

Расширенная неопределенность измерения:

спектральных коэффициентов направленного пропускания 0,12%;

спектральных коэффициентов диффузного отражения 0,5%;

координат цвета прозрачных образцов 0,10;

координат цвета светоотражающих образцов 0,25.

Тема КООМЕТ 429/CU/08 (координатор – INIMET, Куба).

PTB, Германия.

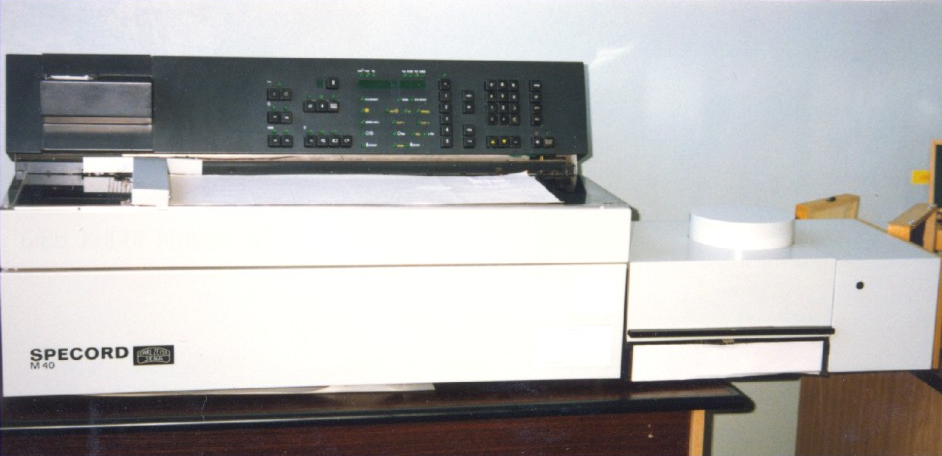

Рис.1 Спектрофотометр "SPECORD-M40"

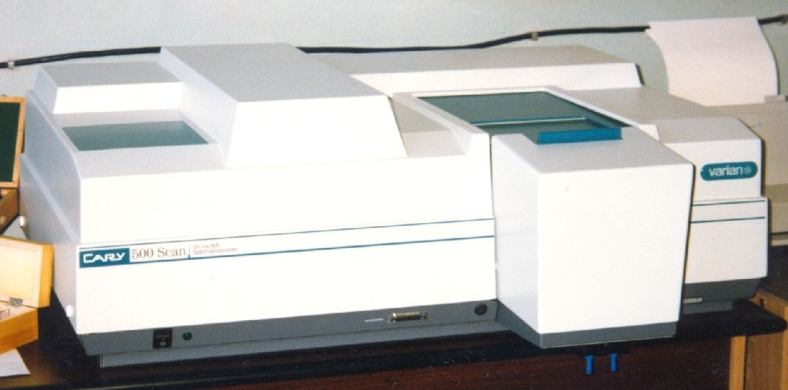

Рис.2 Спектрофотометр "CARY-500 SCAN

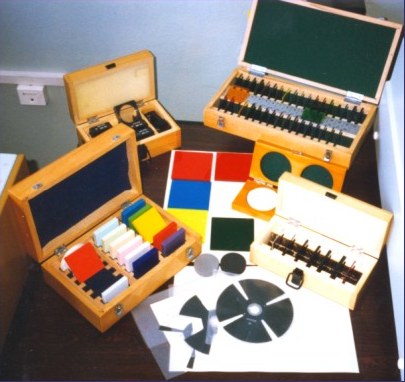

Рис.3 Набор мер цвета, спектрального коэффициента направленного пропускания и диффузного отражения

Спектрофотометр «CARY-500 SCAN» фирмы «VARIAN» EL98053530;

• Спектрофотометр «SPECORD-M40» фирмы «CARL ZEISS JENA» 485909;

• Измерительная приставка DRA к спектрофотометру «CARY-500SCAN» EL98053546 для измерения диффузного отражения при геометрии освещения/ наблюдения 0/d;

• Измерительная приставка «Сфера Ульбрихта» к спектрофотометру «SPECORD-M40» для измерения диффузного отражения при геометрии освещения/наблюдения 8/d;

• Кассета для ЭВМ «COLOR-MEASUREMENT» к спектрофотометру «SPECORD-M40»;

• Набор мер спектрального коэффициента направленного пропускания в ультрафиолетовой (UV), в видимой (VIS) и ближней инфракрасной (NIR) областях спектра;

• Набор мер спектрального коэффициента диффузного отражения в ультрафиолетовой (UV), в видимой (VIS) и ближней инфракрасной (NIR) областях спектра;

• Набор мер координат цвета и координат цветности (прозрачные образцы)

• Набор мер координат цвета и координат

цветности (светоотражающие образцы).
