Хранение и передача единицы светового потока источников непрерывного излучения подчиненным эталонам и рабочим средствам измерений. Проведение исследований метрологических характеристик разрабатываемой аппаратуры в области приборостроения, машиностроения, сельском хозяйстве, медицине, световом дизайне.

Функционально эталон состоит из трех основных блоков: фотометрического, колориметрического и блока юстировки источников и приемников оптического излучения. В основу работы фотометрического и светодиодного блоков положен детекторный метод. Хранение единицы светового потока источников непрерывного излучения возложено на интегрирующий фотометр, представляющий собой группу фотометрического шара диаметром 2 м, спектрорадиометра и устройства для калибровки фотометрического шара. Передача единицы светового потока источников непрерывного излучения подчиненным эталонам и рабочим средствам измерений производится с помощью фотометрического шара диаметром 1 м и группы эталонных ламп.

Спектральный диапазон: 200 – 1100 нм

Диапазон воспроизведения единицы светового потока источников непрерывного излучения от 10 до 1500 лм

0,2 · 10^-2

0,5 · 10^-2

Относительная расширенная неопределенность измерения :0,52%

-

Республика Корея, KRISS

Фотометрический блок:

Система регистрации

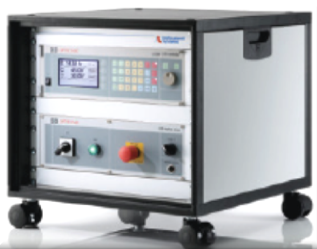

 Блок питания

Спектрометр

Светодиодный блок:

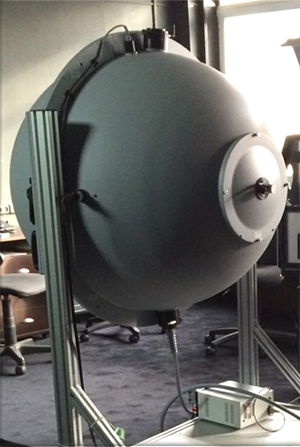

Фотометрический шар диаметром 1000 мм

Гониофотометрический блок:

В состав Национального эталона единицы светового потока источников непрерывного излучения (в дальнейшем

эталона) входят следующие средства измерений:

1. Фотометрических блок:

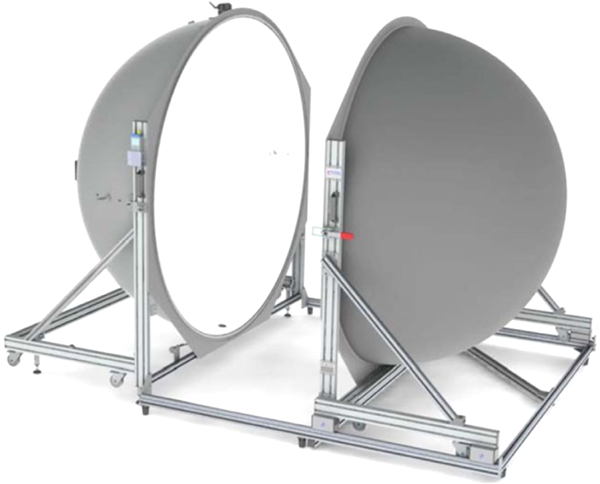

- фотометрический шар диаметром 2 м – ISP 2000;

- спектрорадиометр CAS-140CT;

- блоки питания Heizenger PNN 125 – 20, EA-PS 2016-050, Agilent 2601, Arroyo instruments Laser Source;

- мультиметры Keithley 2010, Arroyo instruments TEC Source;

2. Светодиодный блок

- фотометрический шар диаметром 1 м – ISP 1000;

- спектрорадиометр CAS-140CT;

- блоки питания Heizenger PNN 125 – 20, EA-PS 2016-050, Agilent 2601, Arroyo instruments Laser Source;

- мультиметры Keithley 2010, Arroyo instruments TEC Source;

- набор из 4 светодиодов

3 Гониофотометрический блок

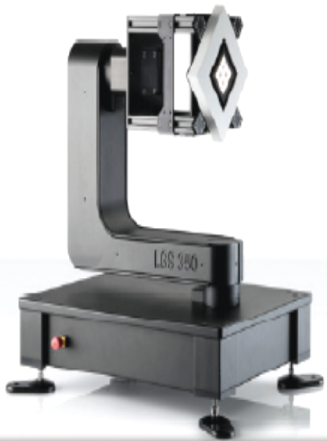

- гониометр LGS-350;

- спектрорадиометр CAS-140CT;

- блоки питания Heizenger PNN 125 – 20, EA-PS 2016-050, Agilent 2601, Arroyo instruments Laser Source;

- мультиметры Keithley 2010, Arroyo instruments TEC Source;
