НЭ РБ 62-21 Национальный эталон единиц коэффициента и угла масштабного преобразования синусоидального напряжения и тока
BY
Колчин Сергей Александрович, тел. +375 29 502 87 99, kolchin@belgim.by, s.a.kolchin@gmail.com
Республиканское унитарное предприятие Белорусский государственный институт метрологии
Постановление Госстандарта № 18 от 01.03.2021
EM.8.3.4
работоспособен
2021
| Организация-хранитель (наименование организации) |
| краткое наименование организации-хранителя | БелГИМ |
|---|---|
| юридический адрес | Старовиленский тракт 93, г. Минск, 220053, РБ |
| телефон | +375 17 374-55-01 (приемная), факс: +375 17 244-99-38 |
Обеспечение единства измерений коэффициента и угла масштабного преобразования электрического напряжения и синусоидального тока в промышленности, энергетике, энергосберегающих технологиях и учете энергоресурсов при их производстве, передаче и использовании.
1. Единица коэффициента и угла масштабного преобразования силы переменного тока (далее – МПСТ)
В основу положен дифференциальный метод.
В качестве приборов сравнения применяются КНТ-05, КНТ-07 или 7070UI.
Прибор сравнения осуществляет измерение составляющих погрешностей (токовой в процентах или ppm и угловой в минутах или радианах) измеряемых трансформаторов тока, а также действующего значения силы вторичного тока эталонного трансформатора тока в процентах от значения номинального тока или в амперах.
Передача единицы коэффициента и угла осуществляется от эталонных трансформаторов тока и/или каскадов из них.
2. Единица коэффициента и угла масштабного преобразования напряжения (далее – МПН) переменного тока
В основу заложены – дифференциальный метод измерений и метод компарирования токов с использованием конденсаторов при непосредственном сличении.
Измерение, воспроизведение и передача коэффициента и угла фазового сдвига МПН с последующим расчетом погрешностей реализовано методом компарирования токов с использованием двух измерительных конденсаторов и электромагнитного компаратора токов с автоматическим уравновешиванием.
Дифференциальный метод измерений обеспечивает передачу единицы величины от эталонных трансформаторов напряжения при помощи прибор сравнения WM3000 или 7070UI.
1. Единицы коэффициента масштабного преобразования синусоидального тока:
Коэффициент масштабного преобразования силы переменного тока (от 0,5 до 32000)/3;
Воспроизведение силы переменного тока от 0 до 18∙103 А;
диапазон значений угла МПСТ составляет от 0 до 0,1 рад;
номинальное значение частоты 50 Гц.
2. Единицы коэффициента и угла масштабного преобразования синусоидального напряжения:
Коэффициент масштабного преобразования в диапазоне номинальных значений напряжения синусоидального тока от 3/√3 до 330/√3 кВ.
воспроизведение действующего фазного напряжения составляет в диапазоне от 0 до 236∙103 В в диапазоне частот от 49,5 Гц до 50,5 Гц;
воспроизведение действующего линейного напряжения в диапазоне от 0 до 50∙103 В при номинальной частоте 50 Гц;
диапазон значений коэффициента масштабного преобразования от 2 до 10000;
диапазон значений угла МПН составляет от 0 до 0,1 рад.
Расширенная неопределенность при коэффициенте охвата k = 2:
1. Единицы коэффициента масштабного преобразования синусоидального тока:
расширенная неопределенность от 5∙10-3 % до 1∙10-2 % в диапазоне от 1 % до 200 % номинальных значений первичного тока от 0,5 А до 8∙103 А при номинальном вторичном токе 1 А и 5 А;
расширенная неопределенность, от 2∙10-2 мин до 0,2 мин в диапазоне от 1 % до 200 % номинальных значений первичного тока от 0,5 А до 8∙103 А при номинальном вторичном токе 1 А и 5 А;
расширенная неопределенность, от 5∙10-3 % до 5∙10-2 % в диапазоне от 1 % до 120 % номинальных значений первичного тока от 8∙103 А до 15∙103 А при номинальном вторичном токе 1 А и 5 А.
расширенная неопределенность, от 5∙10-2 мин до 1 мин в диапазоне от 1 % до 200 % номинальных значений первичного тока от 8∙103 А до 15∙103 А при номинальном вторичном токе 1 А и 5 А.
2. Единицы коэффициента и угла масштабного преобразования синусоидального напряжения:
расширенная неопределенность, от 1∙10-2 % до 2∙10-2 % в диапазоне от 1 % до 120 % в диапазоне МПН от 2 до 10000 – безразмерная величина, в диапазоне действующих значений напряжения от 300 В до 230 кВ.
расширенная неопределенность, от 0,1 мин до 1 мин в диапазоне от 1 % до 120 % в диапазоне МПН от 2 до 10000 – безразмерная величина и угла фазового сдвига от 0 до 0,1 рад в диапазоне действующих значений напряжения от 300 В до 230 кВ.
-
-
 |

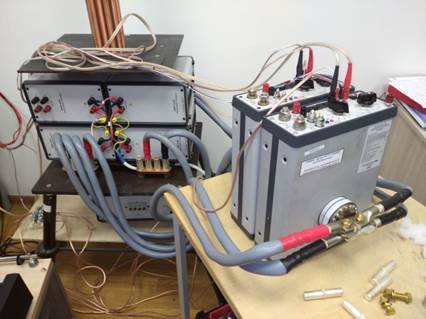

| НЭ РБ 62-21 Мобильная часть |
 |
 |
| НЭ РБ 62-21 Стационарная часть |

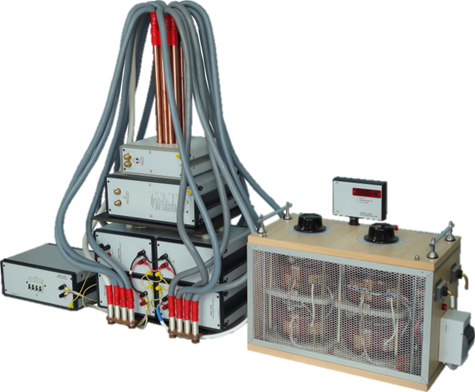

Трансформатор тока ТТЭ-15К-51:
- Трансформатор тока ТТЭ-3000
- Трансформатор тока ТТЭ-100
Трансформатор тока ТТИ-100
Трансформатор тока ТТИ-200
Трансформатор тока ТТИ-5000.51
Трансформатор тока ТТИ-5000А
Прибор сравнения КНТ-05АМ
Прибор сравнения КНТ-07
Магазин нагрузок трансформаторов тока СА5020
Трансформатор напряжения NVRD 40
Трансформатор напряжения NVOS 500
Эталонный конденсатор CS1-10000
Конденсатор эталонный CG050
Конденсатор эталонный CG250-50
Стандартный конденсатор 1404-A
Высоковольтный делитель 2503A
Автоматический емкостной мост 7010C
Мост отношений 7070A-UI
Установка поверочная трансформаторов напряжения СА7400М2.3:
- преобразователь высоковольтный ПВ-18
- конденсатор высоковольтный КВ-230-III
Мост сравнения WM3000U
Магазин нагрузок ESVB200
Магазин нагрузок СА5055
Магазин нагрузок СА5055
Мультиметр Keysight 34470A
Мультиметр Keysight 34470A
Источник переменного тока РИТ-5000
Источник переменного тока ИТР-15К
Мобильный источник высокого напряжения МИВН-330
Мобильный источник высокого напряжения МИВН-35
Источник высокого напряжения HVDT-30/5
Источник высокого напряжения HVDT-30/5
Источник высокого напряжения HVDT-30/5
Ферротестер FT-01
