НЭ РБ 68-24 Национальный эталон единиц мощности удельных магнитных потерь и магнитной индукции переменного магнитного поля в диапазоне частот от 50 Гц до 200 кГц
BY
Скурту Игорь Тарасович, тел. 8 017 240 56 40, e-mail: skurtu.it@gmail.com
Государственное научное учреждение «Институт прикладной физики Национальной академии наук Беларуси» (ИПФ НАН Беларуси)
30.10.2024
Постановление Госстандарта от 25 октября 2024 г. № 113
EМ 12.3.1 Specific total power loss: Epstein, ring and single sheet sample EМ 12.3.3 Peak value of AC magnetic polarisation: Epstein, ring and single sheet sample
Работоспособен
2024
| Организация-хранитель (наименование организации) |
| краткое наименование организации-хранителя | ИПФ НАН Беларуси |
|---|---|
| юридический адрес | г. Минск ул. Академическая д.16 комната 307 |
| телефон | +375 (17) 357-67-94 |
Для воспроизведения, хранения и передачи единиц мощности удельных магнитных потерь и магнитной индукции.
В основе разработанного национального эталона лежит индукционный метод измерений. Метод основан на аналого-цифровом преобразовании мгновенных значений сигналов, пропорциональных напряженности магнитного поля на поверхности СО и производной по времени средней по сечению СО магнитной индукции, в цифровые коды с последующим вычислением магнитных характеристик СО.
В национальном эталоне программным путем реализован один из разновидностей индукционного метода измерений удельной мощности магнитных потерь в магнитомягких материалах – феррометрический метод измерения.
Национальрный эталон измеряет динамические магнитные характеристики СО из магнитомягких материалов в виде полос, листов и колец на частотах 50 – 200 000 Гц.
Индукционный метод измерения использует аналого-цифровое преобразование мгновенных значений напряжения на измерительной обмотке СО и напряжения на мере сопротивления в намагничивающей цепи в цифровые коды.
Персональный компьютер, входящий в состав национального эталона, управляет встроенным в измерительный осциллограф генератором, задавая определенный режим перемагничивания СО, обеспечивает измерение электрических сигналов, пропорциональных напряженности магнитного поля и скорости изменения магнитной индукции в СО, рассчитывает необходимые магнитные характеристики. Использование компьютера позволяет автоматизировать процесс измерения и расширить функциональные возможности национального эталона в части измерения дополнительных магнитных характеристик, таких как остаточная индукция, коэрцитивная сила, магнитная проницаемость и др.
Диапазон частот от 50 до 2·105 Гц
Диапазон воспроизведения, хранения и передачи единицы мощности удельных магнитных потерь от 0,1 до 100 Вт/кг
Диапазон воспроизведения, хранения и передачи единицы магнитной индукции от 0,1 до 1,95 Тл.
Не нормируется
Не нормируется
Расширенная неопределенность воспроизведения, хранения и передачи мощности удельных магнитных потерь (k = 2, P = 95 %): 0,65 % - 1,0 %
Расширенная неопределенность воспроизведения, хранения и передачи амплитуды магнитной индукции (k = 2, P = 95 %): 0,24 % – 0,6 %
-
-

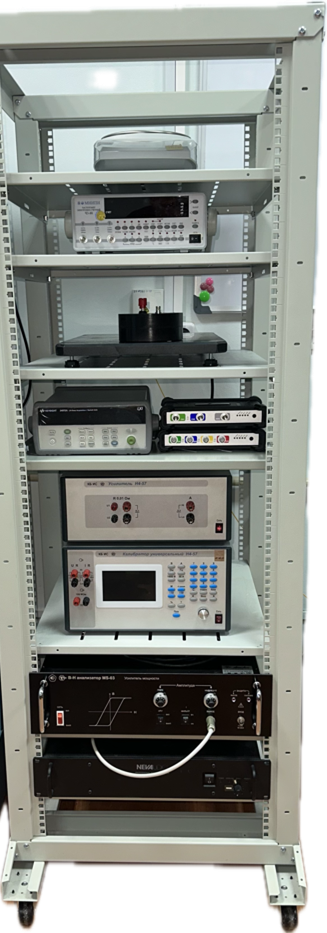

- осциллограф WiFiScope WS5 (WS5-540XM-W5) со встроенным генератором сигналов произвольной формы;
- осциллограф WiFiScope WS6 DIFF (WiFiScope WS6D) (WS6D-1000XM-W5);
- ПЭВМ с ПО для управления процессом измерения и обработки результатов измерений;
- усилитель мощности NEVA AUDIO STUDIO 2001 PF;
- усилитель мощности специализированный КВШУ.469118.002;
- мультиметр с системой сбора данных и коммутации KEYSIGHT 34972A (Система сбора температурных данных);
- калибратор универсальный Н4-57 (Калибратор электрических сигналов)
(№0008) в комплекте с усилителем Н4-57 (№0008);
- мера сопротивления Р3030 1 Ом зав.№ 1307;
- мера сопротивления Р3030 10 Ом зав.№ 1665;
- мера сопротивления Р3030 1 кОм зав.№1969;
- мера сопротивления МР 3050 0,5 Ом зав.№01;
- стандартные образцы 8 шт. и преобразователи магнитных свойств (ПМС) 2 шт.:
- ГСО РБ 3061-2020 (ГСО удельных магнитных потерь и магнитной индукции в стали электротехнической холоднокатаной анизотропной ЭТСХАпп (пакет пластин из 48 шт.);
- ГСО РБ 3063-2020 (ГСО удельных магнитных потерь и магнитной индукции в стали электротехнической холоднокатаной анизотропной ЭТСХАл (форма - лист);
- ГСО РБ 3064-2020 (ГСО удельных магнитных потерь и магнитной индукции в стали электротехнической холоднокатаной изотропной ЭТСХИпп (пакет пластин из 32 шт.);
- ГСО РБ 3164 -2018 (ГСО удельных магнитных потерь и магнитной индукции ЭТС);
- ГСО РБ 3165 -2018 (ГСО удельных магнитных потерь и магнитной индукции ММС);
- ГСО РБ 3166 -2018 (ГСО удельных магнитных потерь и магнитной индукции ММФ);
- СО 6000НМ-100k (Cтандартный образец удельных магнитных потерь и магнитной индукции в магнитомягком феррите марки 6000НМ);
- СО 50BH-200k (Cтандартный образец удельных магнитных потерь и
магнитной индукции в магнитомягком феррите марки 50BH);
- ПМС Аппарат Эпштейна;
- ПМС Листовой аппарат;
- коммутационная платформа с разделительными трансформаторами:
- коммутационная платформа;
- трансформатор низких частот (НЧ);
- трансформатор средних частот (СЧ);
- трансформатор высоких частот (ВЧ).
