Для воспроизведения, хранения и передачи размера единицы мощности электромагнитных колебаний в диапазоне частот от 37,5 до 178,4 ГГц в волноводных трактах 5,2 мм х 2,6 мм, 3,6 мм х 1,8 мм, 2,4 мм х 1,2 мм, 1,6 мм х 0,8 мм.

Эталон обеспечивает проведение измерений в волноводных трактах на 4 поддиапазонах: от 37,5 ГГц до 53,57 ГГц; от 53,57 ГГц до 78,33 ГГц; от 78,33 до 118,1 ГГц; от 118,1 ГГц до 178,4 ГГц.

СВЧ сигнал с выхода источника сигнала поступает на вход устройства сличения, в котором часть мощности ответвляется во вспомогательный канал и поступает на вход измерителя поглощаемой мощности. Мощность, измеренная измерителем поглощаемой мощности во вспомогательном канале, пропорциональна мощности на выходе основного канала, предназначенного для подключения исследуемого устройства.

Принцип работы основан на методе замещения – замещение мощности СВЧ мощностью постоянного тока.

Диапазон воспроизведения единицы мощности электромагнитных колебаний от 0,001 до 20 мВт в диапазоне частот от 37,5 до 53,57 ГГц, от 0,1 до 10 мВт в диапазоне частот от 53,57 до 118,1 ГГц, от 0,1 до 1 мВт в диапазоне частот от 118,1 до 178,4 ГГц

не более ±0,004

не более ±0,006 в диапазоне частот от 37,5 до 78,33 ГГц и ±0,015 в диапазоне частот от 78,33 ДО 178,4 ГГц

расширенная неопределенность измерения при воспроизведении и (или) хранении единицы мощности электромагнитных колебаний (k = 2,0, Р = 95 %), не более ±0,0072 в диапазоне частот от 37,5 до 78,33 ГГц, ±0,0155 в диапазоне частот от 78,33 до 118,1 ГГц, ±0,020 в диапазоне частот от 118,1 до 178,4 ГГц

-

-

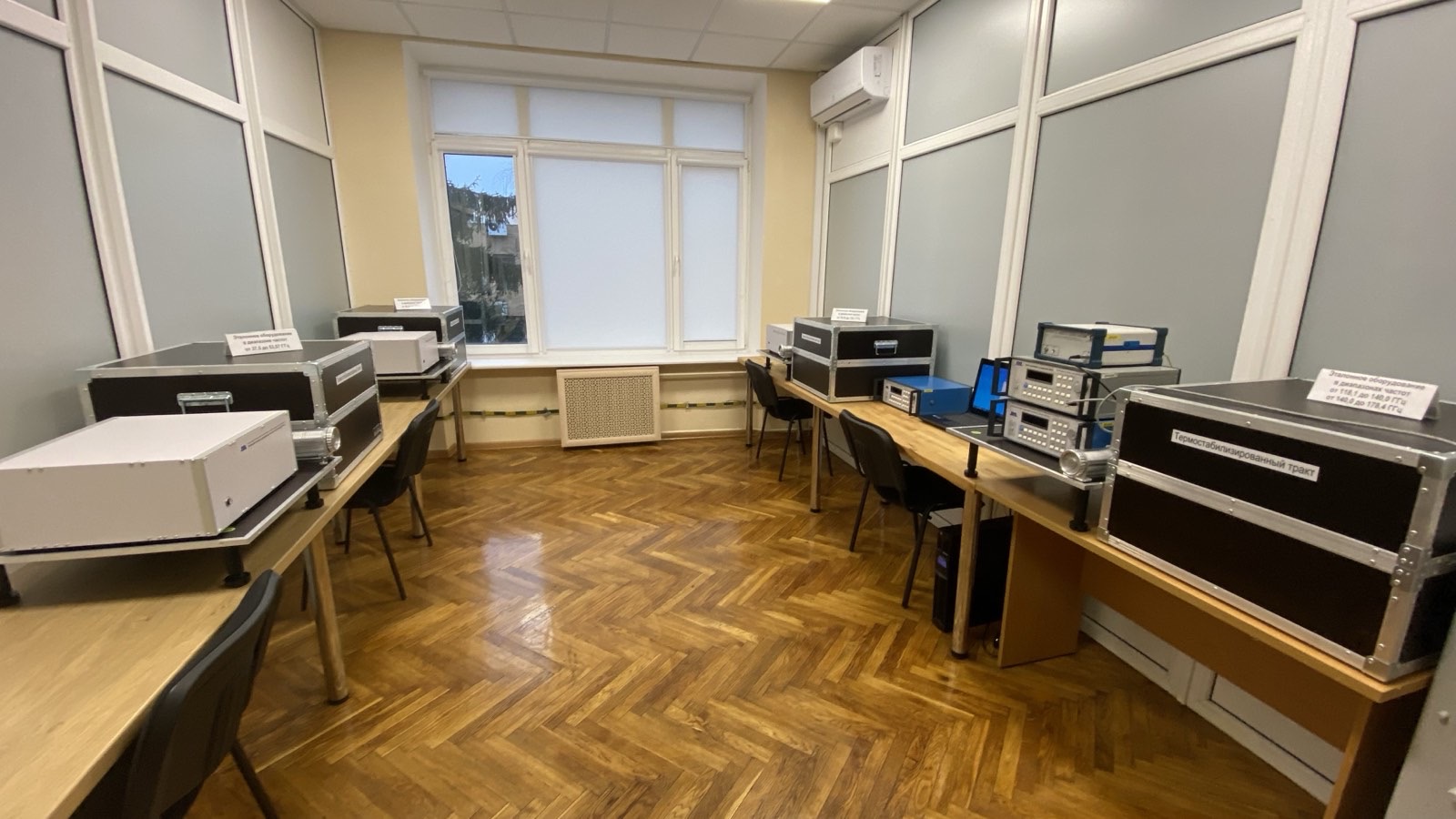

Общий вид - НЭ РБ 69-25 Национальный эталон единицы мощности электромагнитных колебаний в диапазоне частот от 37,5 до 178,4 ГГц

Устройство сличения УС-МВМ-53  (с аттенюатором поляризационным АП-МВМ-53, комплектом переходов волноводных)

Устройство сличения УС-МВМ-78 (с аттенюатором поляризационным АП-МВМ-78, комплектом переходов волноводных)

Устройство сличения УС-МВМ-118 (с аттенюатором поляризационным АП-МВМ-118, аттенюатором поляризационным АП-МВМ-118, комплектом переходов волноводных)

Устройство сличения УС-МВМ-178 (с аттенюатором поляризационным АП-МВМ-178, аттенюатором поляризационным АП-МВМ-178, комплектом переходов волноводных)

Источник сигнала в диапазоне частот от 37,5 до 53,57 ГГц

Источник сигнала в диапазоне частот от 53,57 до 78,33 ГГц

Источник сигнала в диапазоне частот от 78,33 до 118,1 ГГц

Источник сигнала в диапазоне частот от 118,1 до 140,0 ГГц

Источник сигнала в диапазоне частот от 140,0 до 178,4 ГГц

Измеритель поглощаемой мощности в диапазоне частот от 37,5 до 53,57 ГГц в составе:

– преобразователь мощности калориметрический 5,2х2,6 мм;

– измеритель мощности болометрический.

Измеритель поглощаемой мощности в диапазоне частот от 53,57 до 78,33 ГГц в составе:

– преобразователь мощности калориметрический 3,6х1,8 мм ;

– измеритель мощности болометрический.

Измеритель поглощаемой мощности в диапазоне частот от 78,33 до 118,1 ГГц в составе:

– преобразователь мощности ПБП-2,4;

– измеритель мощности болометрический.

Измеритель поглощаемой мощности в диапазоне частот от 118,1 до 178,4 ГГц в составе:

– преобразователь мощности ПБП-1,6;

– измеритель мощности болометрический.

ПЭВМ № ASUS N73J

Комплект соединительных коаксиальных кабелей

Комплект соединительных интерфейсных кабелей
